MTD®コネクタの基本概要
MTD®とは？

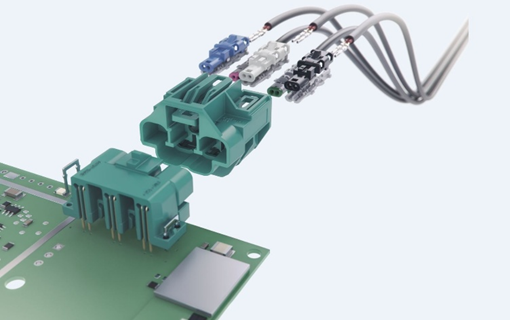

MTD®（Modular Twisted-Pair Data）は、ローゼンバーガーが開発した車載用の差動コネクタシステムです。
最大の特徴はモジュラ構造（＊）にあり、1ペア単位の小型モジュールを必要数だけハウジングに組み込める点です。
これにより、車載ネットワークにおいて柔軟なペア数構成が可能になります。
MTD®はUTPケーブル専用のインターフェースで、100BASE-T1や1000BASE-T1などの車載Ethernet規格に最適化されています。
（※）モジュラ構造とは？
モジュラ構造とは、1ペアの差動信号を扱う最小ユニットを基準に、それを複数組み合わせてハウジングに収める方式を指します。
MTD®の主な特徴
・UTP専用設計 ：シールド不要で軽量化・低コスト化を実現
・モジュラ構造による拡張性 ：1～5ペアまで柔軟に構成可能
・インピーダンス制御された遷移設計：ケーブル～コネクタ間の信号品質を最適化
・ハニカム構造による低クロストーク：対称性の高い構造で干渉を最小化
・アセンブリ適合性 ：手組み・半自動・全自動組立に対応、応力フリー・ねじれフリーで量産性良好
・小型・軽量設計 ：限られた車載スペースで有効に活用可能
・耐環境性 ：–40℃〜+105℃、振動・湿気にも対応
基本性能（代表値）
・インピーダンス：100Ω（±10Ω）
・対応周波数 ：DC ～ 1GHz
・データレート ：～1 Gbps（100BASE-T1 / 1000BASE-T1）
・許容電流 ：≦1.5A DC
・接触抵抗 ：≦10 mΩ
・動作温度範囲 ：–40℃ ～ +105℃
・コネクタ保持力：＞110N
・規格準拠：OPEN Alliance TC2、BroadR-Reach® Spec 3.2、USCAR 2
主な用途と対応プロトコル
・車載イーサネット ：100BASE-T1、1000BASE-T1
・ADAS/自動運転 ：ベーシックなカメラ・レーダー・センサー通信
・インフォテインメント：中容量の映像・オーディオ伝送
・ECU間通信／診断 ：ゾーナルECUや診断用途
製品ラインナップ
MTD®は、さまざまなレイアウトや環境に対応できるよう多様なバリエーションを展開しています。
・形状：ストレート／ライトアングル
・極数：シングル～クインティプル（1～5ペア）
・防水仕様：IP防水タイプもラインナップ
・その他：サービス性を高めた交換可能なモジュール設計
MTD®の位置づけとは？
H-MTD®との違いと使い分け
ローゼンバーガーの差動コネクタ(ツイストペアケーブル)には、MTD®（UTP専用）とH-MTD®（STP/UTP/SPP対応）の2種類があります。
両者の比較と使い分けは次の通りです。
| 項目 | MTD® | H-MTD® |
|---|---|---|
| 主な用途 | 100/1000BASE-T1（ベーシックEthernet） | 100BASE-T1/ 1000BASE-T1 2.5/5/10GBASE-T1 SerDes（APIX®、FPD-Link、GMSL™など） |
| ケーブル対応 | UTPのみ | STP／UTP |
| 周波数帯域 | ～1 GHz | ～20 GHz |
| データレート | ～1 Gbps | ～56 Gbps |
| 標準化状況 | 非標準（Rosenberger独自仕様） | USCAR / OPEN Alliance 標準化済み |
| 強み | 軽量・低コスト・シンプル用途 | 高周波・大容量・グローバル標準対応 |
＜使い分けの考え方＞
・MTD®：UTPベースの100/1000BASE-T1に最適。軽量化と低コストが重要な車両。
・H-MTD®：STP対応が必要なADAS・自動運転や大容量映像伝送。マルチギガ規格に対応。
MTD®が担う役割（100BASE-T1/1000BASE-T1などベーシック用途）
MTD®は、主にベーシックEthernet用途（100/1000BASE-T1）において、
低コスト・軽量化・簡易ネットワーク設計を求めるゾーナルECUや中位グレード車両に適しています。
限定的採用事例と今後の展開
標準化規格ではないため、採用事例は限定的ですが、ローエンド～ミッドレンジ車両のEthernet用途で今後も活用が見込まれます。
独自インターフェース
MTD®はローゼンバーガー独自仕様のため、他社製品との互換性はありません。
設計・採用にあたっては、必ずローゼンバーガーの製品仕様を前提とする必要があります。
ラインナップ
採用メリットと留意点
採用メリット
・UTP専用による軽量・低コスト設計
・モジュラ構造により設計変更や拡張が容易
・インピーダンス制御・ハニカム構造による高い信号品質
・手組み～全自動ラインまで柔軟に対応可能
留意点
・STP対応や高周波数帯域用途（マルチギガ通信）には不向き
まとめ
MTD®コネクタは、UTP専用・100BASE-T1／1000BASE-T1に最適化されたローゼンバーガー独自の差動コネクタです。
モジュラ構造、小型軽量設計、量産適合性を備え、ベーシック通信ネットワークにおける軽量・低コスト化に大きく貢献します。
一方、高周波数帯通信や大容量通信にはSTPケーブル＋H-MTD®コネクタを推奨します。
