OPEN Allianceは、車両向けの高性能なネットワーク技術、特にイーサネットを利用した通信技術の標準化を推進している団体です。
OPEN Alliance TC2とOPEN Alliance TC9は、この団体の中でそれぞれ異なる技術的な課題に取り組み、車載ネットワークの性能や安全性を高めるために協力しています。
これらの標準は、将来的な自動車の通信ニーズに対応するために非常に重要で、特に自動運転車や高度な運転支援システム（ADAS）におけるデータ通信の要求を満たすために不可欠です。
OPEN Alliance TC2／OPEN Alliance TC9とは
OPEN Alliance TC2（Technical Committee 2）
車載ネットワークにおけるEthernet通信の物理層に関する規格群のひとつで、100BASE-T1の通信チャンネル評価に焦点を当てた仕様です。
特にEthanet信号の整合性（Signal Integrity）やEMC（電磁両立性）の観点から、コネクタやケーブルなどの物理部品の性能要件を定義しています。
自動車におけるデータ通信の高速化に伴い、ECU間での信頼性の高いデータ伝送が求められるようになっています。
100BASE-T1は、1ペアの非シールドツイストペア（UTP）ケーブルを使用して最大100Mbpsの通信を実現するため、
軽量化・省スペース・低コストの観点から注目されています。
OPEN Alliance TC9（Technical Committee 9）
特にMultiGBASE-T1（2.5G/5G/10GBASE-T1）の試験仕様を策定し、車両メーカーや部品サプライヤーが高速ネットワークの品質を確保するための基準を提供しています。
ADAS（先進運転支援システム）と自動運転の発展により、高速・低遅延の通信が必要なため信頼性の高いネットワーク試験が不可欠であり、自動車メーカーや部品サプライヤーが共同で試験仕様を策定し、車載イーサネットの普及を促進するために制定されました。
TC2よりも高速なデータ通信（1G/2.5G/5G/10GBASE-T1）などの高速通信規格に対応するため、TC2よりも高周波数帯域での性能が規定されます。
TC2/TC9共に、通信を確実に成立させるためには、コネクタやケーブルの伝送特性、ノイズ耐性、共通モードの影響などを厳密に管理する必要があり、それらを体系的に規定しています。
主な技術要件（車載コネクタに関係する項目）
以下は、車載Ethernetコネクタ選定時に特に注目すべきパラメータです：
・Characteristic Impedance（差動モード特性インピーダンス）：
100Ω ±10%。TDR測定で評価されます。
・Insertion Loss（IL）：
伝送損失は周波数ごとに定められTC2ではコネクタ単体では66MHzで最大0.075dB、TC9では≤ (0.01√f)db 1 ≤ f ≤ 600, frequency f in MHz（例として600MHzにて最大0.24dB）で規定されています。
・Return Loss（RL）：

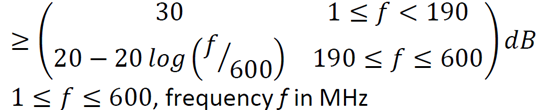

反射損失。TC2では66MHzで30.5dB以上、TC9では下記で規定されています。
※例として600MHzで20dB、200MHzにて30dB以下）
・LCL / LCTL（縦続変換損失/伝送損失）：
共通モードノイズ抑制性能。TC2では200MHzまで、TC9では600MHzまでが測定対象。
・Alien Crosstalk（ANEXT/AFEXT）：
隣接信号からの干渉。4-around-1構成での評価が推奨。
用途と選定時のポイント
OPEN Alliance TC2/TC9は、ECUコネクタ、インラインコネクタ、通信ケーブル全体（WCC）に適用される仕様です。
特に最大4つのインラインコネクタを含む通信構成を想定しており、車載Ethernetの長さ15m以内の構成において性能を保証するための指標を提供します。
コネクタ設計・選定時には以下の点を確認しましょう。
■コネクタ設計・選定のポイント
・S-Parameterに基づいた試験評価が行われているか
・TDR測定によるCIDMが規格内にあるか
・試験用フィクスチャにおけるリファレンスプレーンの定義が適切か
・高温環境での特性変動が管理されているか

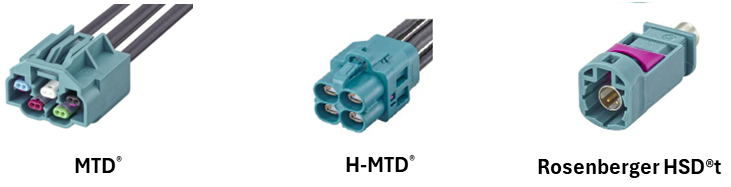

これらを踏まえ、ローゼンバーガーではTC2/TC9に適合し、お客様のニーズに沿ったコネクタを用意しています。
※1000BASE-T1チャネルの電気的要件および測定仕様書の策定において、ローゼンバーガーは副議長として中心的な役割を担っています。
（100BASE-T1、1000BASE-T1、Multi-Gig Ethernetなどの各種仕様の策定にも関与）
そのため、正確な測定手法を確認したい場合や、仕様変更が生じた際にも、ローゼンバーガーは常に最新の技術情報に基づいた最適な対応策をご提供できます。
コネクタやチャネルの評価方法、測定手順、仕様準拠に関するご相談など、詳細はローゼンバーガージャパンまでお気軽にお問い合わせください。
