はじめに｜「安く選んだはずが、結果的に高くついた」
車載高速通信コネクタの選定において、設計初期段階での判断ミスが、開発後半や量産後に深刻な問題として表面化するケースは少なくありません。
「コネクタは接続されればいい」「形状が合えば互換品で問題ない」——そうした考えのもとで選定を進めた結果、量産直前に信号品質が確保できない、EMC試験で不合格になる、フィールドで断続不良が多発する、といった事態が起きています。
対策のための追加部品・設計変更・試験やり直しにかかるコストは、当初の「コスト削減額」をはるかに上回ることが多いのです。
近年の車両では、ADAS・サラウンドビュー・電子ミラー・ゾーナルアーキテクチャ・SDV（Software Defined Vehicle）の普及により、車両内の通信速度は飛躍的に向上しています。
かつては数百Mbpsで成立していたシステムも、現在では数Gbps〜10Gbps超の高速伝送が一般化し、コネクタに求められる性能要求も急激に高度化しています。
その結果、従来の「通電すればよい」というコネクタ選定では成立しなくなり、以下のような“見えない設計要件”が重要になっています。
・GHz帯域でのインピーダンス整合
・シールド連続性
・差動ペアの対称性
・高周波での挿入損失・リターンロス
・長期振動環境下での接触安定性
・温度サイクル後のEMC性能維持
・防水性能の経年安定性
これらは開発初期には見えにくく、問題化するのは車両EMC認証・量産試作・市場使用後であることが多いため、設計者が「後工程コスト」をどこまで想定しているかが極めて重要になります。
本記事では、高速通信コネクタの選定において設計者が見落としがちな５つのポイントを、「どんな問題が起き、どんな追加コストが発生するか」という観点から具体的に解説します。
ポイント①｜コネクタ単体価格だけで選ぶ：システム全体コストを見ていない
よくある判断
「このコネクタ、A社より30%安い。コネクタ規格準拠と記載しているし問題ないだろう」
起きる問題
低価格品・模倣品では、インピーダンス管理が不十分なケースがあります。
HFM®やH-MTD®のような高速伝送コネクタでは、規格で定められたインピーダンス（HFM®：50Ω、H-MTD®：100Ω）からの逸脱が信号反射（リターンロス悪化）を引き起こし、映像の乱れ・通信エラー・リンク断などの症状として現れます。
GHz帯域では、わずかな寸法差・シールド構造差・端子形状差が、想像以上に大きな性能差となって現れます。
例えば、同じ50Ω同軸コネクタでも、センターコンタクト周辺の誘電体寸法が数十μmずれるだけで、TDR波形に顕著な乱れが現れるケースがあります。
また接触抵抗の管理が甘い製品では、振動・温度変化で接触抵抗が変動し、ECU側のエラー検出を誘発します。
この種の不具合は「再現性が低い」という特徴があり、原因特定に多大な工数を要します。
特に車載では、以下のような条件が重なるため、不具合が顕在化しやすくなります。
・エンジン振動
・ハーネス揺動
・急激な温度変化
・高湿度
・高周波ノイズ環境
・長期使用（10年以上）
つまり「ベンチでは問題なかった」が、実車環境で突然問題化するのが高速通信コネクタの難しさです。
まさに“安物買いの銭失い”になりやすい領域と言えます。
追加コストの実態
問題が発覚した場合の対策コストには以下のような費用が発生する可能性があります。
・コネクタ・ハーネスの再選定・再評価費用
・EMC再試験費用
・信号品質補償のための高価な高シールドケーブルへの変更（ケーブル単価が数倍になるケースあり）
・ノイズ対策として中間アースブラケットの追加（設計変更・追加部品・組立工程の変更コスト）
・フレッティング腐食等の接触不良対策として潤滑グリス塗布工程の追加
・フィールド不具合の場合はリコール対応コスト
さらに見落とされがちなのが、「開発スケジュール遅延コスト」です。
車載開発では、EMC再試験やハーネス再評価によってスケジュールが1〜2か月遅延するだけでも、OEM・ティア1間の調整コストや試作日程変更が連鎖的に発生します。
「コネクタ1個あたり数十円の差額」が、最終的に数千万円規模の対策費用に発展した事例は珍しくありません。
選定の考え方
コネクタの価値は単体価格ではなく、「システムが正常に動作し続けるための保証コスト込みの価格」で評価することが重要です。 オリジナルメーカーの製品は、インピーダンス管理・嵌合信頼性・環境試験データが揃っており、量産後の問題発生リスクを大幅に低減します。
ポイント②｜規格・互換品のリスクを正しく理解していない
よくある判断
「USCAR互換品と書いてあるし、ローゼンバーガー互換品と謳っているから同じはず。」
規格の正しい理解
まず、車載高速通信コネクタに関連する規格の構造を正確に理解することが重要です。
例えば、FAKRAコネクタの規格体系
FAKRAコネクタは以下の規格体系で管理されています。
USCAR-17：車載RFコネクタシステムの性能試験規格（DC〜6GHz、50Ω）
USCAR-18：FAKRAインターフェース寸法規格
ISO 20860-1/-2：国際規格版のFAKRA規格
ここで重要なのは、「寸法互換」と「性能保証」は全く別物であるという点です。
USCAR-18本文でも、異なるサプライヤー間でRF性能を保証しないことが明記されています。
つまり、
・物理的に嵌合できる
・ロックされる
・キーが一致する
これだけでは、高周波性能が保証されたことにはなりません。
模倣品・低品質品で起きる不具合
インピーダンス不連続による信号反射
寸法精度や構造精度が不十分な場合、コネクタ内部でインピーダンス不連続が発生します。
その結果、
・リターンロス悪化
・Eye Pattern閉塞
・ジッター増加
・ビット誤り率（BER）悪化
が起きます。

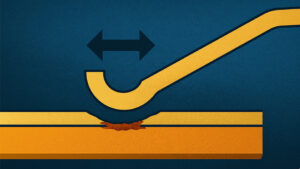

フレッティング腐食
振動環境下では、微小摺動によって酸化物が生成されます。
これにより、
・接触抵抗増加
・通信断
・ECU誤検知
が発生する場合があります。
スズウィスカによる短絡
コネクタの端子に純スズめっきが使用されることがよくあります。
めっき仕様・下地処理・工程管理が適切でない場合、スズウィスカ発生リスクを十分に抑制できない可能性があります。
ウィスカは導電性を持つため、
・端子間短絡
・基板パターン間短絡
・ECU内部での飛散短絡
を引き起こすリスクがあります。
経年による品質変動
高速通信コネクタでは、初期性能だけでなく「長期使用後も性能を維持できるか」が重要です。
初期評価では問題がなくても、長期使用環境下では、
・温度サイクルによる材料疲労
・振動による接触部摩耗
・めっき表面の酸化・摩耗
・シール材の経年劣化
・樹脂部の熱変形
などによって、接触抵抗や高周波特性が徐々に変化する場合があります。
特にGHz帯の高速通信では、わずかな接触状態変化やインピーダンス変動でも、
・リターンロス悪化
・挿入損失増加
・ビット誤り率（BER）の悪化
・通信リンク不安定化
につながる可能性があります。
車載用途では10年以上の長期耐久が求められるため、初期性能だけでなく、長期環境試験後の性能維持データを確認することが重要です。
追加コストの実態
・EMC再認証
・ハーネス再設計
・品質選別工数増加
・市場品質対策
・リコールのリスク
などにつながる可能性があります。
ポイント③｜EMC性能を後工程の「問題が出てから考える」ものとして扱う
よくある判断
「EMC試験はシステム全体で評価するから、選定時のコネクタ単体ではそこまで気にしない」
起きる問題
高速通信コネクタは、車両のEMC性能に直接影響を与える部品です。
FAKRAやHFM®のような同軸コネクタや、H-MTD®・HSD®のようなシールド差動コネクタでは、コネクタ接続部のシールド構造や端子形状、圧着構造がEMC性能へ大きく影響します。
低品質品や設計精度が不十分な製品では、シールド接触状態のばらつき、接触抵抗増加、圧着不良、差動ペアの対称性不足などによって、コネクタ接続部からノイズの影響を受けるケースがあります。
また、差動信号では差動ペア間のスキュー（到達時間差）がコモンモードノイズへ変換され、通信品質悪化やEMC性能低下を引き起こすことがあります。
EMC問題は、実車状態や車両認証段階で初めて顕在化するケースが多く、後工程で発覚するほど対策コストが増大します。
追加コストの実態
・ノイズ源の追求
・EMC再試験
・フェライトコア追加
・中間アースブラケット追加
・シールドテープ追加
・ECU側フィルタ回路追加
・ハーネス経路変更
など、大規模な設計変更につながる場合があります。
選定の考え方
コネクタ選定段階から、
・シールド構造
・シールド接触抵抗
・差動ペア対称性
・Sパラメータ（S11/S21）
・クロストーク特性
を確認することが重要です。
また、高速通信コネクタやシールドケーブルのEMC性能評価では、「TUBE IN TUBE（チューブインテューブ）法」が代表的な測定方法として使用されています。
TUBE IN TUBE法では、コネクタ嵌合状態を含めたシールド性能やノイズ漏洩量を高周波領域で評価できます。 特に高速通信では、“ケーブル単体”ではなく、“コネクタ嵌合状態を含めた状態”でEMC性能を評価することが重要です。
ポイント④｜IP等級だけでコネクタの防水性能を判断している
よくある判断
「防水コネクタを指定したから大丈夫」
起きる問題
防水コネクタの「IP」表記は、製品単体での試験合格を示すものにすぎません。車両搭載後の実使用環境での長期防水信頼性を保証するものではありません。
シール材の長期劣化
防水コネクタの選定では、初期IP等級だけでなく、
・長期信頼性試験後の性能データ
・防水構造
・シール材の種類
・耐薬品性
を必ず確認することが重要です。
特に車載用途では、長期間にわたって安定したシール性能を維持できるかが重要になります。
防水品の嵌合回数制限
防水コネクタはシール部材が嵌合時に変形・摩耗するため、標準品より嵌合回数制限が厳しく設定される場合があります。
この制限を考慮せずに選定すると、製造ラインでの組立・検査・リワーク時に規定回数を超過し、シール性能低下につながる可能性があります。
IP等級と搭載位置のミスマッチ
高圧洗浄が想定される車体下部・エンジンルームでは、ISO 20653に規定されるIPX9K（高温高圧水噴射）への対応が求められるケースがあります。
例えばIP67対応のみでは、高温高圧洗浄環境に対して十分な耐久性を確保できない場合があります。
そのため、搭載位置や使用環境に応じたIP等級選定が重要です。
追加コストの実態
・フィールド浸水不良による基板・ECU交換
・防水コネクタの再選定・ハーネス設計変更
・コーキング・防水テープ追加工程
・市場品質対応コスト
選定の考え方
防水コネクタの選定では、初期IP等級だけでなく、
・長期信頼性試験後の性能データ
・搭載位置に対応したIP等級
・嵌合回数制限
・シール材の種類
・耐薬品性・部品ばらつきによる防水性能
を必ず確認することが重要です。
ポイント⑤｜初期性能だけで判断し、長期信頼性を見落としている
よくある判断
「試作品で通信できたし、環境試験も一通り通ったから問題ない」
「初期評価で問題がなかったので、そのまま量産へ進めよう」
起きる問題
車載コネクタは、量産開始時の性能だけでなく、10年以上にわたって安定した性能を維持できることが求められます。
しかし実際の車両環境では、
・温度サイクル
・振動や衝撃
・湿度
・塩害
・薬液曝露
・ハーネス揺動
などの影響を長期間受け続けます。
その結果、
・接触部の摩耗
・接触抵抗の増加
・フレッティング腐食
・めっき劣化
・樹脂部の変形やクリープ
・シール材の経年劣化
などが発生し、初期評価では確認できなかった問題が市場で顕在化することがあります。
特に高速通信コネクタでは、わずかな接触状態の変化であっても、リターンロス悪化、挿入損失増加 、通信リンクの不安定化などにつながり、通信品質へ影響を与える可能性があります。
また、ADASカメラや車載イーサネットなどの高速通信システムでは、コネクタ単体では問題がなくても、長期使用後に通信マージンが低下し、断続的な通信エラーとして現れるケースもあります。
長期信頼性で差が出るポイント
高速通信コネクタの長期信頼性は、設計段階では見えにくい以下の要素によって大きく左右されます。
・コンタクト材料
・めっき仕様およびめっき厚
・接触構造
・シールド構造
・樹脂材料
・防水構造
・製造工程管理
初期性能が同等に見える製品でも、長期環境試験後には大きな差が現れることがあります。
そのため、初期評価結果だけで判断するのではなく、長期耐久試験後の性能変化を確認することが重要です。
追加コストの実態
・不具合解析工数の増加
・ECU交換やハーネス交換
・市場品質対応
・コネクタ再選定・再評価
・OEM品質監査対応
市場で発生する不具合は再現が難しく、原因特定だけで数か月を要するケースもあります。
また、通信不良が断続的に発生する場合は、コネクタ・ケーブル・ECU・ソフトウェアのすべてが疑われるため、解析コストが大幅に増加します。
選定の考え方
高速通信コネクタの選定では、初期性能だけでなく、長期環境試験後の電気特性データ を確認することが重要です。
また、初期値だけでなく環境試験後の変化量を確認することで、量産後の品質リスクを大幅に低減できます。
さらに、長期信頼性を評価する上では、OEM・ティア1メーカーでの
・量産実績
・世界各国での採用実績
・累積出荷数量
・市場での使用年数
といった市場実績も重要な判断材料となります。
実験室での評価データだけでは確認できない故障モードも存在するため、長期間にわたり市場で使用されてきた実績は、信頼性を裏付ける重要な情報です。
まとめ｜見えない後工程コストを正しく評価する
今回ご紹介した5つのポイントに共通しているのは、
「目先のコストや初期性能だけで判断すると、後工程で大きなコストを支払う可能性がある」
ということです。
特に車載高速通信コネクタでは、
・インピーダンス管理
・EMC性能
・防水性能
・長期信頼性
のすべてが車両品質に直結します。
そのため、コネクタ選定では単体価格や初期性能だけでなく、
・規格適合性
・環境試験データ
・長期耐久性
・市場実績
まで含めて総合的に評価することが重要です。
ローゼンバーガーは20年以上にわたり車載コネクタの開発・量産を行っており、その過程で培ってきた高速伝送技術、EMC対策技術、防水技術、材料選定技術、量産品質管理のノウハウを製品開発へ反映しています。
また、世界中のOEMおよびティア1メーカーでの豊富な採用実績は、試験データだけでは評価しきれない長期信頼性を支える重要な裏付けとなっています。
コネクタ選定において本当に重要なのは、「今、通信できるか」ではなく、「10年後も安定して通信できるか」
という視点です。 車載高速通信コネクタでは、この長期信頼性こそが最終的な品質と開発コストを左右する重要な評価項目と言えるでしょう。
